Die Netzwerkschränke der Dynamic Serie wurden für einen einfachen und besonders kostenoptimierten Netzwerkausbau entwickelt. Durchdachte Platzierungen der Kabeleinlässe bieten je nach Anwendungsfall eine mühelose Installation. Im Bodenchassis befindet sich dieser, geschützt durch eine verschraubte Abdeckplatte, mittig im hinteren Bereich. Schränke ab 800 mm Breite werden zusätzlich durch Kabeleinlässe mit Kunstoffabdeckung links und rechts erweitert. Diese sind ebenfalls im Dach (1 x bei 600 mm Schrankbreite, 3 x bei 800 mm Schrankbreite) integriert. Für die Aufnahme eines Lüftermoduls wird das Dachchassis ebenfalls mit einem ausgestanzten Bereich versehen. Zwei Paar galvanisierte, mit in beide Richtungen ablesbare Höheneinheiten beschriftete 483 mm (19")-Profilschienen sind im Inneren verbaut. Sie lassen sich in der Tiefe verstellen und sind mit zusätzlichen Tiefenstreben im Schrank verbunden. Jeder Schrank ist eine robuste Stahlkonstruktion aus bis zu 1,5 mm starkem Stahlblech. Die Farbgebung erfolgt in Form von elektrostatischer Pulverbeschichtung in den Standardfarben Grau (RAL 7035) und Schwarz (RAL 9005). Abnehmbare Seiten- und Rückwände sowie die abschließ- und abnehmbare Fronttür, verbessern die Zugänglichkeit. Ein Türanschlagswechsel kann vorgenommen werden. Des Weiteren sind die Schränke auf Grund der zerlegbaren Konstruktion bei Bedarf komplett demontierbar.
Schutzklasse IP20

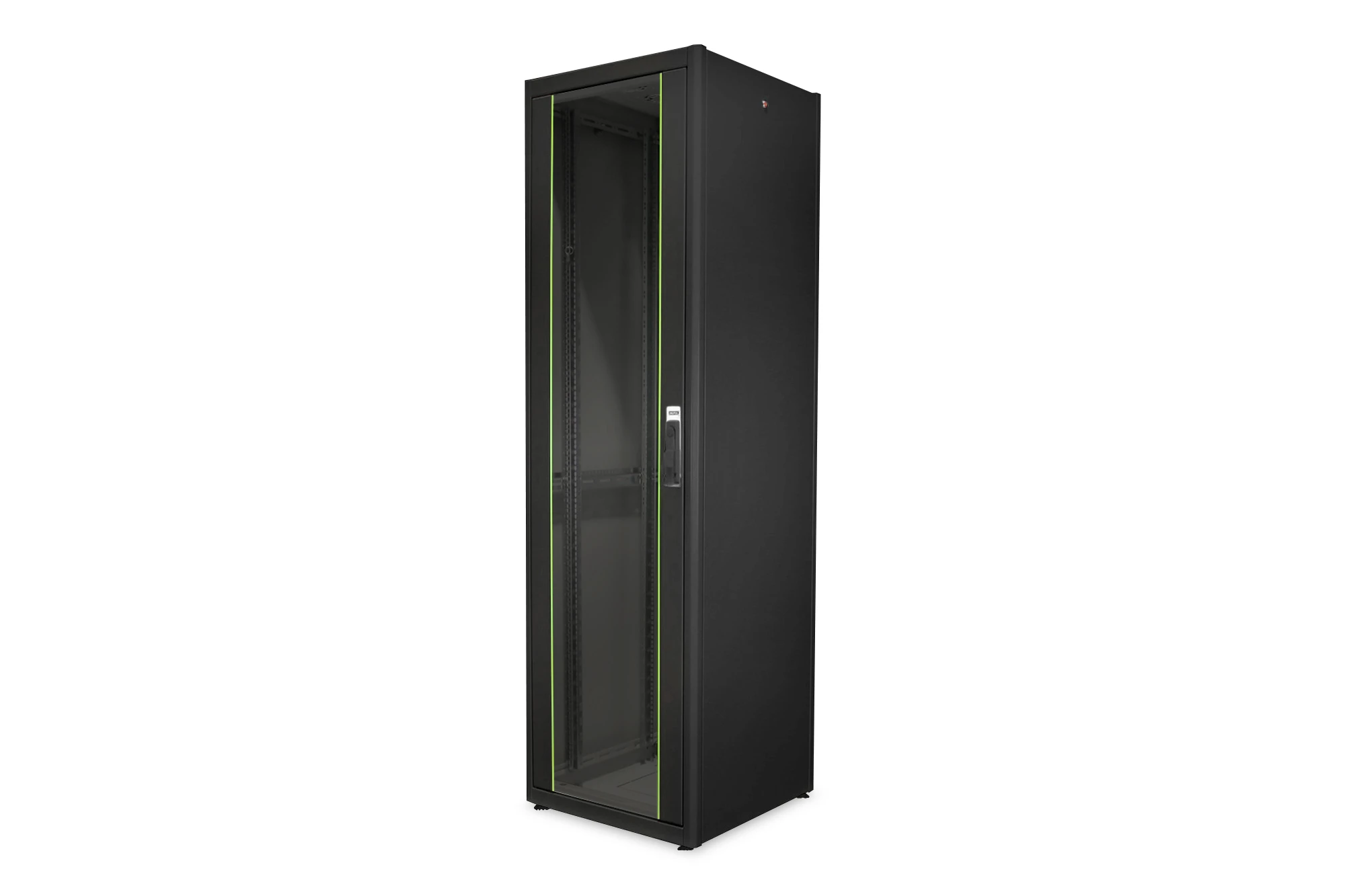

Fronttür aus seitlichen Metallstreben mit Sicherheitsglas

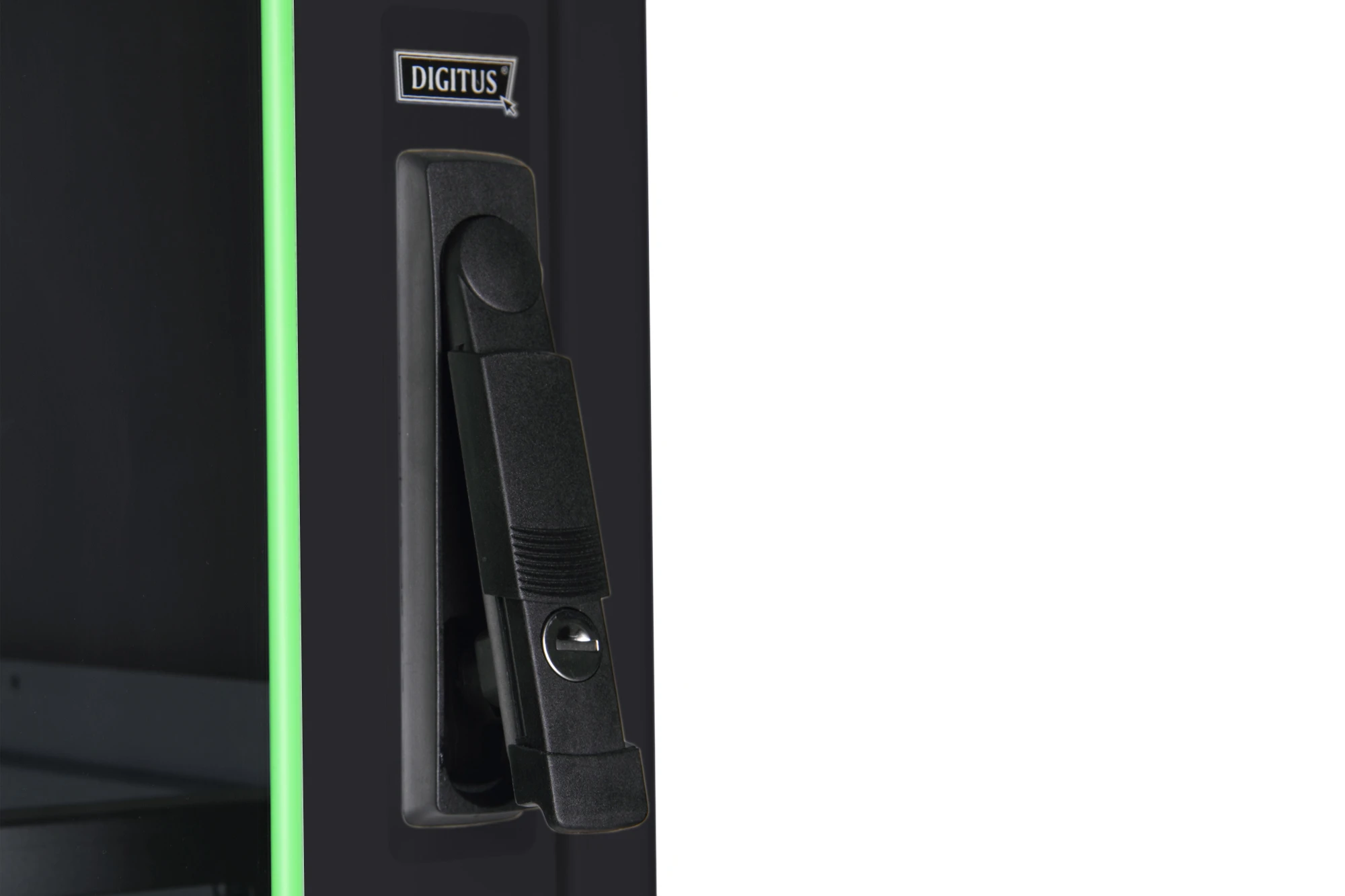

Verschluss-System mit Schwenkhebelgriff an Fronttür
120° Türöffnungswinkel
1-Punkt-Verriegelung an der Fronttür
Rückwand und Seitenwände sind abschließ- und abnehmbar
Inkl. 4 Stück Nivellierfüße, beigelegt

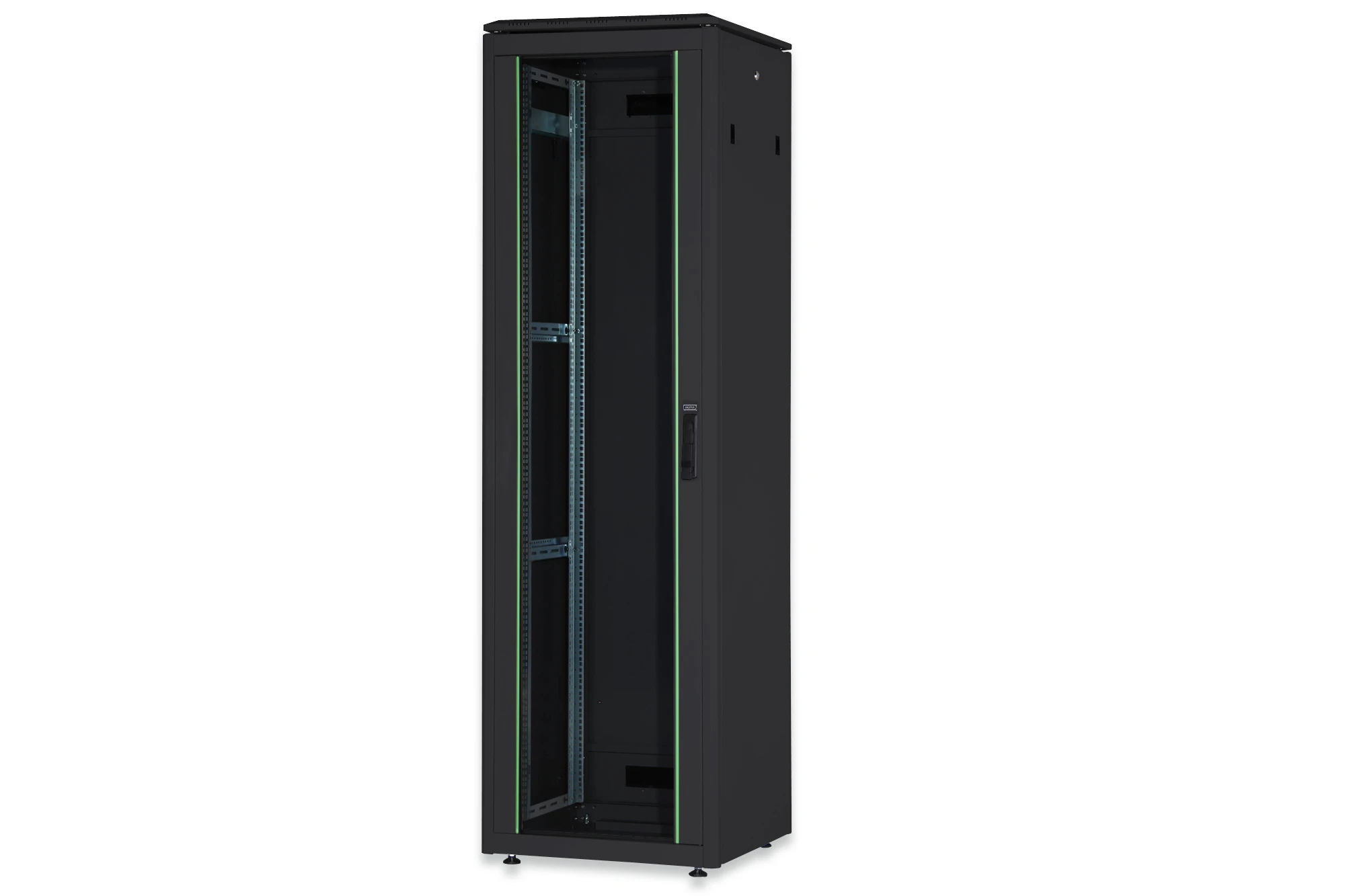

483 mm (19“)-Profilschienen an der Vorder- und Rückseite innerhalb des Schrankes montiert, galvanisiert
483 mm (19“)-Profilschienen sind in der Tiefe verstellbar und mit Markierung der Höheneinheit versehen
Boden mit ausgestanztem Kabeleinlass, abgedeckt mit verschraubter Platte
Ausgestanzte Kabeleinlässe mit Kunststoffabdeckung im Dach

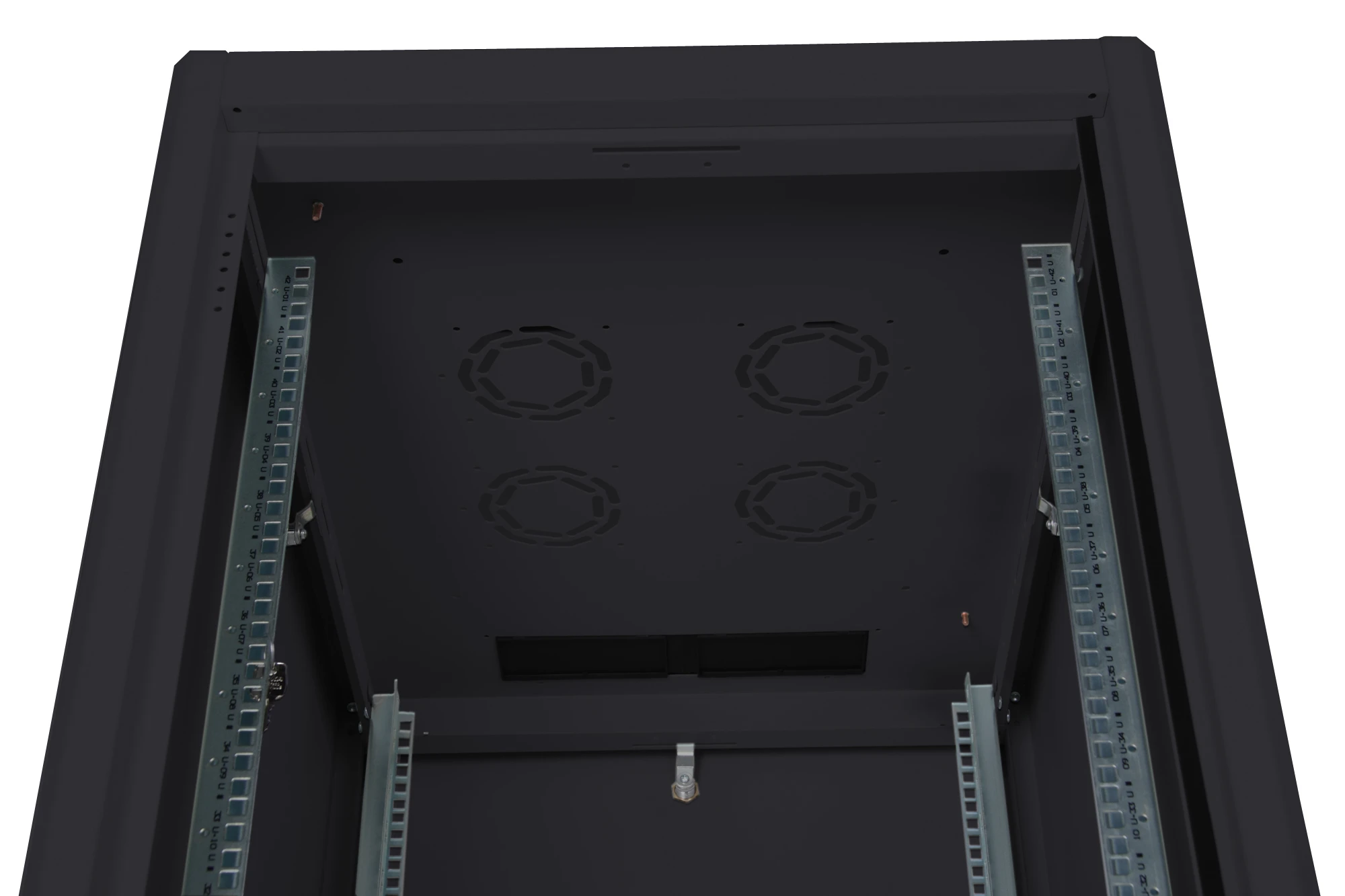

Dach ist vorbereitet zur Aufnahme eines Lüfterelements (ausgestanzte Aufnahmen)
Diverse Erdungspunkte im Schrank für Einbaukomponenten
Sicherheitsglas Tür mit Stahlrahmen und Schwenkhebelgriff

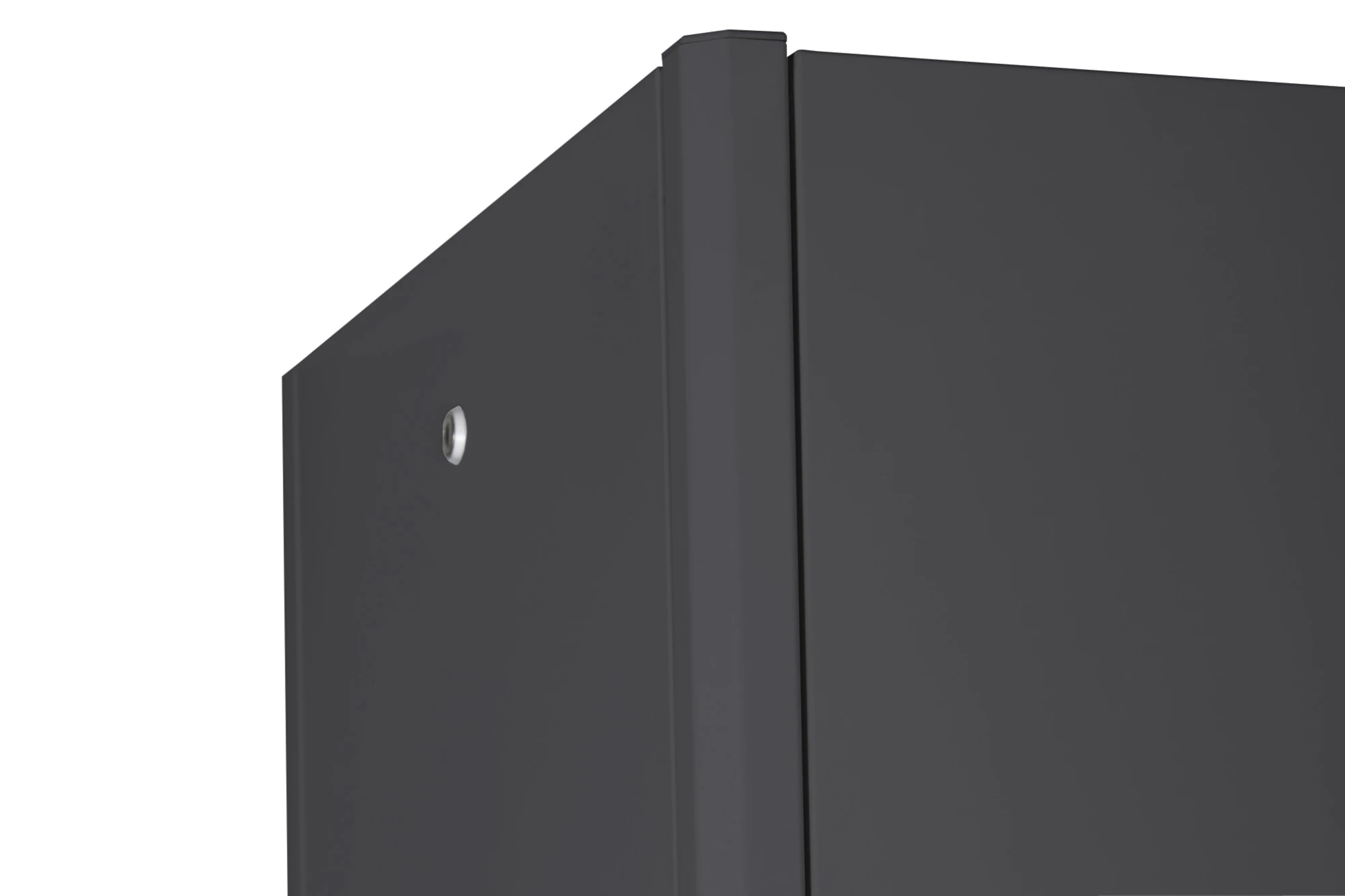

1,5mm robustes Stahlblech mit hoher Belastbarkeit, pulverbeschichtet
600 kg Ladekapazität
483mm (19") Profilschienen an der Vorder- und Rückseite, tiefenvariabel
Dachmodul für Belüftungseinheit
Große Kabeleinführung im Boden
Höhenverstellbare Standfüße
Entspricht IEC 297-1/2 (19" Einheit) und IEC 917-2-1 (metrische Einheit)
Umfangreiches Zubehör erhältlich
42U Freistehendes Gestell 600 kg
Glas, Stahl
Schwarz
· Schutzklasse IP20 · Fronttür aus seitlichen Metallstreben mit Sicherheitsglas · Verschluss-System mit Schwenkhebelgriff an Fronttür · 120° Türöffnungswinkel · 1-Punkt-Verriegelung an der Fronttür · Rückwand und Seitenwände sind abschließ- und abnehmbar · Inkl. 4 Stück Nivellierfüße, beigelegt · 483 mm (19)-Profilschienen an der Vorder- und Rückseite innerhalb des Schrankes montiert, galvanisiert · 483 mm (19)-Profilschienen sind in der Tiefe verstellbar und mit Markierung der Höheneinheit versehen · Boden mit ausgestanztem Kabeleinlass, abgedeckt mit verschraubter Platte · Ausgestanzte Kabeleinlässe mit Kunststoffabdeckung im Dach · Dach ist vorbereitet zur Aufnahme eines Lüfterelements (ausgestanzte Aufnahmen) · Diverse Erdungspunkte im Schrank für Einbaukomponenten · Inkl. Installations-Set (Schrauben, Käfigmuttern, Unterlegscheiben) · Lieferung erfolgt komplett montiert · Einbautiefe für Komponenten min.-max.: 290-550 mm
