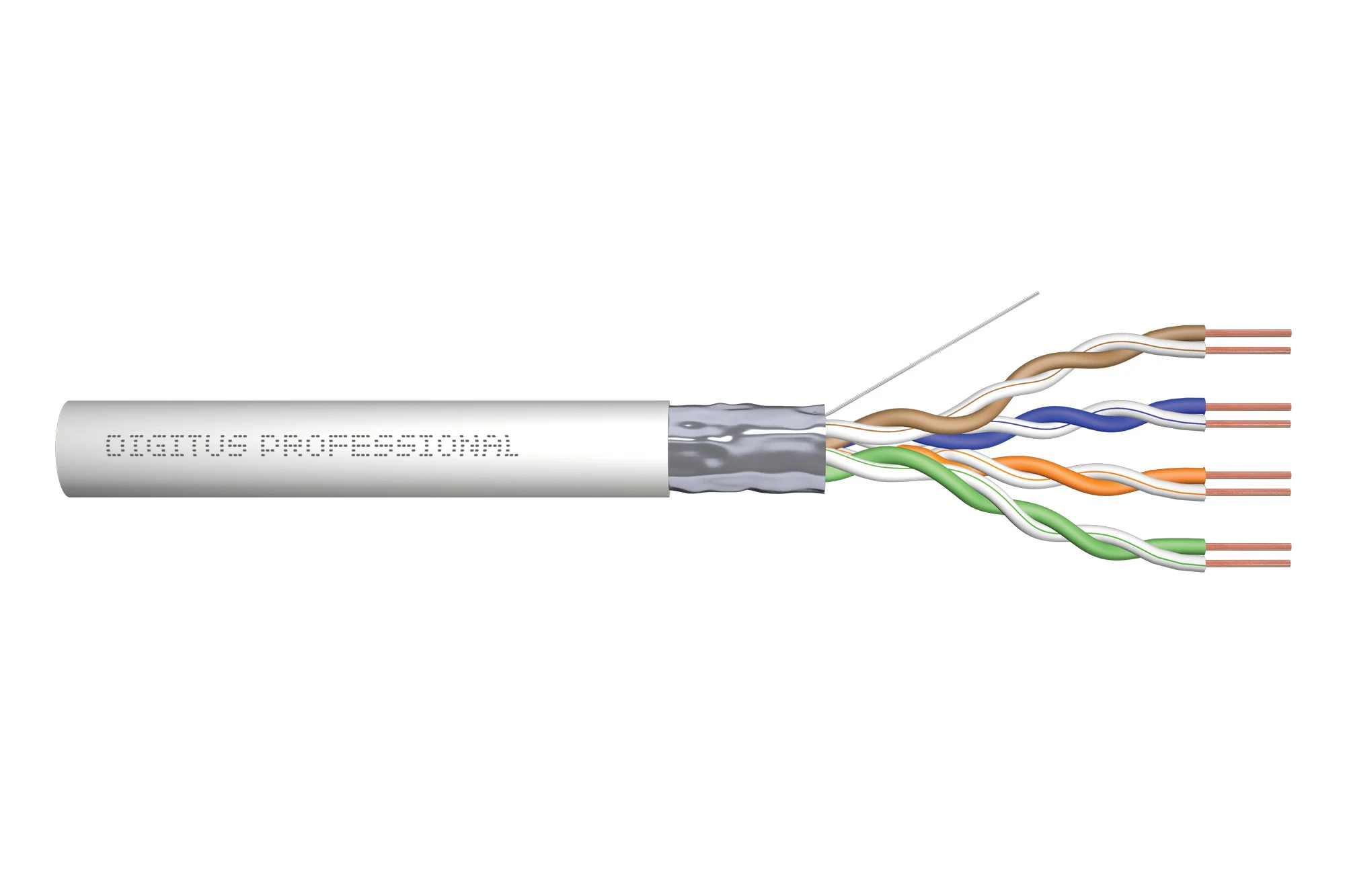

Installation Cable - Bulkkabel - 100 m - Foiled Unshielded Twisted Pair (F/UTP) - CAT 5e - robust - Grau
Das Digitus® Cat.5e F/UTP Verlegekabel zeichnet sich durch folgenden Kabelaufbau aus 4x2x AWG23/1 und erreicht eine Übertragungsfrequenz von bis zu 100 MHz. Der PVC Kabelmantel ist konform zu der BauPVO Euroklasse Eca. Das Kabel ist für die strukturierte Gebäudeverkabelung im sekundären und tertiären Bereich geeignet. Konform zu den Normen ISO/IEC 11801, DIN EN 50173, DIN EN 50288-2-1.
8, verdrillt in 4 Paaren von isolierten Leitern: 8, verdrillt in 4 Paaren
Elektrische Eigenschaften
1600pF/100m min. kapazitive Unsymmetrie gegen Erde
· Physikalische Eigenschaften: · Leiter: Blanker Kupferdraht, AWG 24/1 · System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 · Isolierung: PE (Polyethylene) · Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren · Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß · Abschirmung der Einzelpaare: Keine · Gesamtschirmung: Folienschirm, Beidraht · Außenmantel: Eca gem. EN 50575; PVC · Außenmantelstärke (nominal): 0,55 mm nominal · Außenmantelfarbe: Grau (RAL 7035) · Mechanische Eigenschaften: · Zugentlastung: 150N max. · Dynamischer Biegeradius: 8x AD mm min. · Statischer Biegeradius: 4x AD mm min. · Transport- und Lagertemperaturbereich: -20 °C bis +75 °C · Betriebstemperaturbereich: -20 °C bis +60 °C · Installationstemperaturbereich: 0 °C bis +50 °C · Außendurchmesser Simplex (nominal): 6,1 mm nominal · Elektrische Eigenschaften: · Impedanz: 100±5 Ohm @ 1-100 MHz · Kapazität: 40 pF/m nominal @ 800 Hz · Kapazitätsunsymmetrie (Paar-Erde): 1,5 pF/m max. @ 1 KHz · Isolationswiderstand: 5 GOhm x km min. · Schleifenwiderstand: 147 Ohm/km max. (2% max. unbalancierter Widerstand) · Betriebsspannung: 72 Vdc max. · Kopplungsdämpfung: CA-Type 3 · Phasenverzögerung: 535 nS/100 m max. · Laufzeitverzögerung: 20 nS/100 m max. · Trennklasse: ,,b" gem. EN 50174-2 · NVP: 69%
